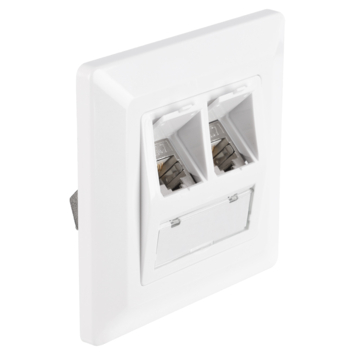

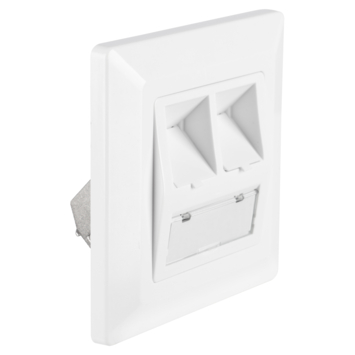

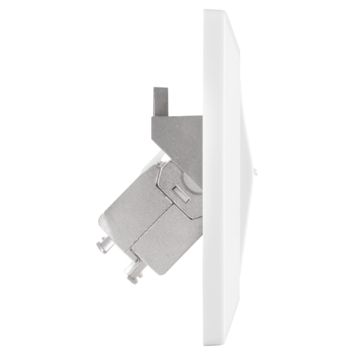

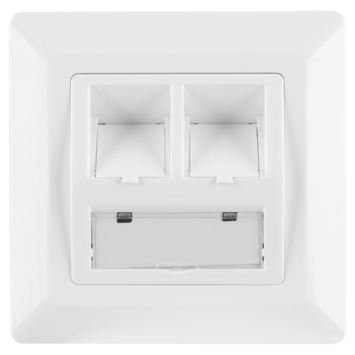

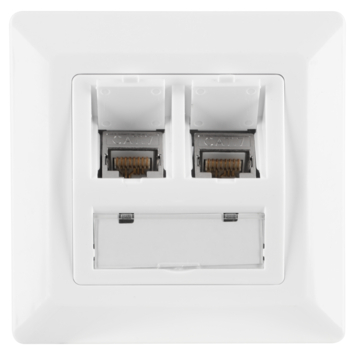

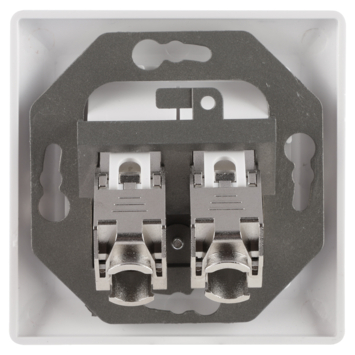

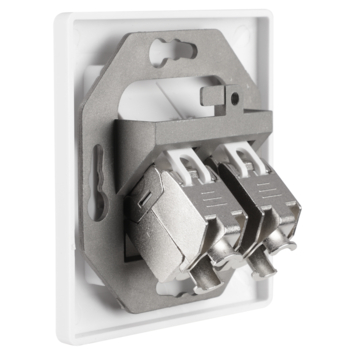

Boîtier encastrable CAT7 2x RJ45 Q-Link 8P blanc

Prima aanschaf. Goede prijs kwaliteits verhouding.

Prima spul! Ziet er netjes uit

Dit UTP aansluitpunt is opzich prima, degelijk en stevig materiaal, maakt goed contact, MAAR...: er zit geen handleiding bij. En heel logisch zit het ook niet in elkaar. Dus voor alle mensen na mij, zodat het wiel niet telkens opnieuw uitgevonden hoeft te worden, hierbij een beknopt stappenplan, met foto's. Stap 1: Open het venstertje met een platte schroevendraaier en wip het papiertje eruit zodat je bij de schroef eronder kan komen. Schroef het front van de contactdoos af. Stap 2: klik de aansluiting uit het frame door het witte haakje terug te duwen. Stap 3: Steek een schroevendraaier onder het overstekende gedeelte op het metaal om het open te wippen (zie foto) Stap 4: nu het open is, haal het plastic gedeelte met de kleuren eraf en schuif het over je kabel. Stap 5: Sluit de aders aan op de kleuren volgens het kleurenschema. Kies A of B afhankelijk van het andere eind van de kabel. Dit gaat om protocollen 568A en 568B die de kleurvolgorde aangeven. Als je niet weet wat je moet kiezen, kies dan B (meest gangbare en minst storingsgevoelig). Bij B is oranje-wit de meest linker ader op de stekker aan de andere kant van de kabel. Knip daarna de aders af langs de rand zoals zichtbaar op de foto. Stap 6: duw de plastic aansluiting met de kabel terug op z'n plek (kan maar op 1 manier) en duw daarna het metalen omhulsel weer terug tegen elkaar aan (het plastic met de aders wordt automatisch diep op hun plek gedrukt). Zorg dat het weer vastgeklikt zit. Stap 7: doe de bijgesloten tie-wraps om het metalen gedeelte rond de kabel en trek het aan. Dit is vooral nodig voor het terug in de muur steken: daarbij komt anders teveel kracht op het aansluitpunt te staan. Stap 8: steek het geheel terug in de muur. Als je schroefjes horizontaal staan (op 9 en 3u) dan blijft het geheel niet zitten omdat daar gaatjes in het frame zitten waar ze doorheen gaan (zucht) en zal je ringetjes moeten gebruiken om de boel vast te zetten. Als je deze stappen volgt is het allemaal niet zo moeilijk meer en is het best een degelijk product.
