Comment faire un schéma de position de l'installation électrique ?

Le schéma de position est un plan de votre habitation sur lequel sont indiqués à l’aide de symboles les emplacements des différents éléments de l’installation électrique.

Qu’est-ce qu’un schéma de position?

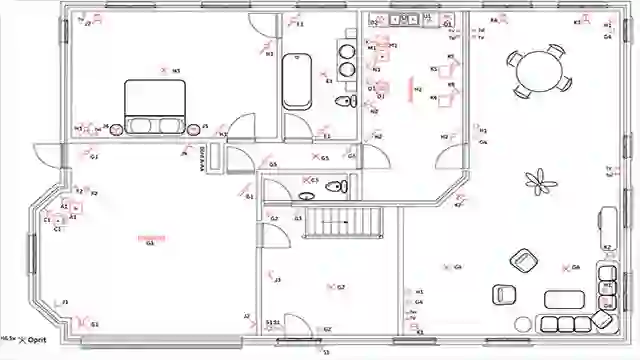

Le schéma ou plan de position de l’installation électrique est un plan de votre habitation sur lequel est indiquée, à l’aide de symboles, la position des armoires ou tableaux, boîtes de connexion et boîtes de dérivation, socles de prise de courant, points lumineux, interrupteurs et appareils d’utilisation dont mention est faite sur le schéma unifilaire.

Souvent moins "compact" que le schéma unifilaire, le plan de position est aussi plus compréhensible.

Comment dessiner un schéma de position?

Dessinez un plan de votre habitation. Indiquez ensuite à quel emplacement vous souhaitez installer ou modifier un élément (point lumineux, prise de courant, interrupteur, etc.).
Vous pouvez établir ce schéma pour l’ensemble de votre habitation ou pour une seule ou plusieurs pièces.
Vous utiliserez les mêmes symboles que pour le schéma unifilaire.

Astuce!

Prévoyez dans chaque pièce au moins 1 interrupteur, près de la porte, à une hauteur comprise entre 0,90 et 1,30 m.
Prévoyez dans le séjour au moins 5 prises de courant avec terre, au moins 6 dans la cuisine, 3 dans la chambre à coucher et au moins 1 dans les autres pièces.
Déterminez l’emplacement des appareils électroménagers (four, réfrigérateur, lave-linge, etc.) et les prises de courant appropriées.
N’oubliez pas les divers raccordements pour l’internet, le téléphone, etc.
Il est conseillé de raccorder maximum 8 prises de courant/luminaires par circuit.
En cas de circuit mixte avec interrupteurs et prises de courant, ne dépassez pas le nombre de 8 éléments. Si le circuit comporte uniquement des interrupteurs, vous pouvez aller jusqu’à 11.
Identifiez les 8 points lumineux ou prises de courant que vous voulez raccorder sur un circuit en les reliant avec un trait. Ce trait représente le câble qui les alimentera plus tard.
Établissez chaque fois le lien avec les disjoncteurs et l’armoire électrique. Lorsque vous voudrez couper un circuit dans telle ou telle pièce, ce plan vous sera d’une grande utilité.
En cas de doute, n’hésitez pas à consulter le RGIE (Règlement général pour les installations électriques). Suivez ce lien pour consulter toutes les informations légales utiles
